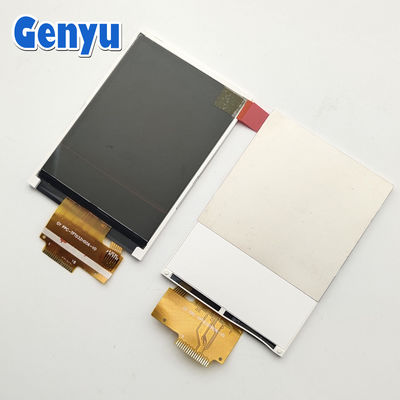

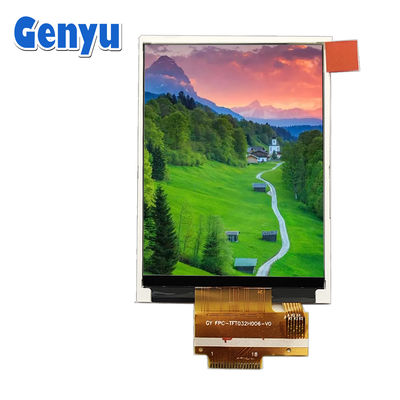

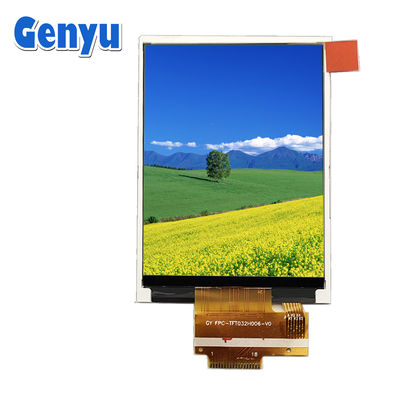

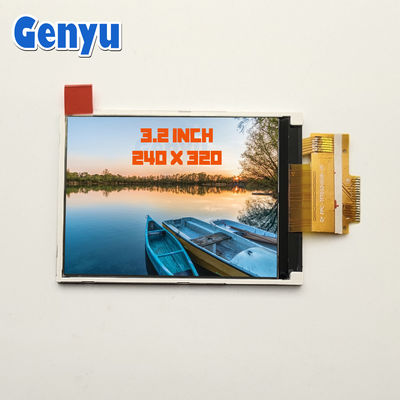

ST7789 3,2 inci TFT LCD Display 240x320 Titik 18pin Soldering FPC Touch Opsional

ST7789 3,2 inci TFT LCD Display 240x320 Titik 18pin Soldering FPC Touch Opsional

Nama merek:	Genyu
Nomor Model:	GY-TFT032H006
MOQ:	1000 buah
harga:	Bisa dinegosiasikan
Ketentuan Pembayaran:	T/T, Paypal, Western Union, MoneyGram, Kartu Kredit
Kemampuan Penyediaan:	300K pcs/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

RoHS, ISO9001: 2015

Ukuran Panel:

3,2 inci (diagonal)

resolusi LCD:

240x320 titik

Sudut pandang:

jam 12

IC pengemudi:

ST7789V3

antarmuka:

SPI

FPC:

18PIN

Kemasan rincian:

Tray anti plastik dan Kotak Karton

Menyediakan kemampuan:

300K pcs/bulan

Menyoroti:

ST7789 TFT LCD Display

3.2 inci TFT display 240x320

3.2 inci TFT display 18pin

Deskripsi Produk

3.2 inci TFT LCD 240x320 Titik ST7789 SPI 18pin Soldering FPC Touch Opsional

1.3Ukuran layar 0,2-inci

Pengukuran Diagonal: Ukuran 3,2 inci mengacu pada ukuran diagonal layar.
Dimensi Fisik: Dimensi layar LCD TFT 3,2 inci biasanya sekitar70mm x 60mm(berbeda-beda menurut produsen dan jenis model yang berbeda).
Resolusi: Resolusi umum untuk layar 3,2 inci adalah320x240 piksel(QVGA) atau240x320 pikselResolusi menawarkan kepadatan piksel yang layak untuk proyek kecil, menampilkan antarmuka grafis sederhana atau teks dasar.

2.TFT (Thin-Film Transistor) LCD

Teknologi TFT: Penggunaan layarTransistor film tipis (TFT)teknologi, yang memungkinkan kontrol individual dari setiap piksel, menghasilkan kecerahan yang lebih baik, kontras, dan reproduksi warna dibandingkan dengan teknologi LCD yang lebih tua.
kedalaman warna: Layar TFT biasanya mendukung16.7 juta warna(24-bit), memastikan tampilan yang cerah dan jelas.
Sudut pandang: Teknologi TFT memberikan sudut pandang yang lebih baik, meskipun masih tidak seluas jenis tampilan yang lebih maju (seperti IPS), tetapi cukup untuk aplikasi perangkat kecil.

3.LCD (Liquid Crystal Display)

Teknologi LCD: Layar menggunakan kristal cair yang menyesuaikan untuk membiarkan cahaya melalui berdasarkan sinyal listrik.
Lampu latar belakang: Lampu latar biasanya memberikan pencahayaan yang cerah, sehingga tampilan dapat dibaca dalam berbagai kondisi pencahayaan.dan banyak layar memungkinkan untuk dimming untuk menghemat daya di lingkungan cahaya rendah.

Parameter dasar:

Tidak, tidak.	PEMBANGUNAN	Spesifikasi
1	Nama produk	3.2 inci TFT LCD
2	Jenis LCD	TN Transmissive
3	Sudut pandang	Jam 12
4	Resolusi	240x320 titik
5	Suhu operasi	-20 ~ +70°C
6	Suhu penyimpanan	-30 ~ +80°C

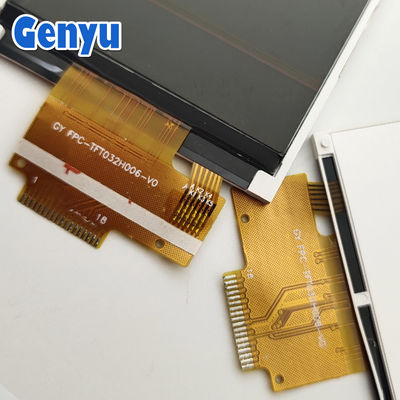

7	Konektor FPC	18PIN, jenis pengelasan
8	Pengemudi IC ((COG)	ST7789V3
9	Antarmuka	SPI
10	Jenis lampu latar	5-LED, Putih, 100mA
11	Dimensi garis besar	55.04 ((H) * 77.7 ((V) * 2.5 ((D) mm
12	Daerah Aktif	48.6(H)* 64.8 ((V) mm

ST7789 3,2 inci TFT LCD Display 240x320 Titik 18pin Soldering FPC Touch Opsional 0

Layar TFT (0,42 inci ~ 10,11 inci ):

Kami terutama mengembangkan layar TFT LCD ukuran kecil-pertengahan, ukuran seperti di bawah ini.

-- Tipe vertikal:0.85", 1.5", 1.69", 1.77", 1.83", 2.0", 2.2", 2.36", 2.4", 2.8", 2.95", 3.2", 3.5", 3.97", 4.3", 4.45", 4.3", 5.5", 7", 8".

--- Tipe horizontal:0.42", 2.31", 3.5", 4.3", 5.0", 7.0", 10.1".

--- Tipe batang:0.96", 1.05", 1.06", 1.08", 1.12", 1.14", 1.42", 1.45", 1.47", 1.65", 1.99", 2.25", 2.79", 3.13", 10.11".

--- Tipe persegi:1.3", 1.44", 1.54", 3.95".

---Bentuk bulat:0.71", 0.9", 0.99", 1.28", 1.32", 1.45", 1.46", 1.6", 2.1", 2.76", 3.54".

--- RTP

--- CTP

--- Lampu latar belakang

Beberapa bagian dapat disesuaikan berdasarkan permintaan Anda,

termasuk FPC, Interface, Touch Panel, Cover Glass, dan Backlight.

ST7789 3,2 inci TFT LCD Display 240x320 Titik 18pin Soldering FPC Touch Opsional 1

Keuntungan dari layar LCD TFT 3,2 inci:

Ukuran kompak: Cukup kecil untuk muat di ruang sempit dalam sistem tertanam dan perangkat genggam.
Tampilan yang jelas: Teknologi TFT menawarkan rendering warna dan kontras yang baik, membuatnya cocok untuk berbagai jenis layar.
Harga terjangkau: Layar ini murah dan umumnya tersedia untuk proyek DIY dan pengembangan.
Efisiensi Energi: Meskipun mereka membutuhkan lampu latar, mereka umumnya mengkonsumsi lebih sedikit daya daripada layar yang lebih besar, yang penting untuk aplikasi bertenaga baterai.
Kompatibilitas layar sentuh: Banyak layar LCD TFT 3,2 inci dilengkapi dengan kemampuan sentuh kapasitif atau resistif opsional, yang memungkinkan interaksi pengguna melalui input sentuh.

Spesifikasi teknis:

Antarmuka: LCD TFT 3,2 inci yang umum digunakanSPI (Serial Peripheral Interface)atauantarmuka paraleluntuk komunikasi dengan mikrokontroler sepertiArduino,Raspberry Pi, atau sistem tertanam lainnya.I2C, meskipun kurang umum.
Layar sentuh: Beberapa versi layar ini dilengkapi denganResistif layar sentuhataulayar sentuh kapasitif, memungkinkan interaksi pengguna.
Sumber Daya: Layar ini biasanya beroperasi pada3.3V atau 5V, jadi pastikan untuk mencocokkan kebutuhan daya dari layar tertentu Anda.
Pengontrol: Kebanyakan 3,2 inci TFT LCD menggunakanchip pengontrolSepertiILI9341(untuk komunikasi SPI),ST7735, atau model serupa. Pengendali menentukan bagaimana layar berinteraksi dengan mikrokontroler Anda dan bagaimana data grafis dikirim ke layar.
Dukungan layar sentuh: Jika layar dapat menggunakan layar sentuh, maka akan memiliki resistensi atau kapasitif.Layar sentuh resistifmembutuhkan tekanan dan dapat digunakan dengan stylus atau jari, sementaralayar sentuh kapasitifmenawarkan sensitivitas sentuhan yang lebih baik dan fungsi multi-touch.
