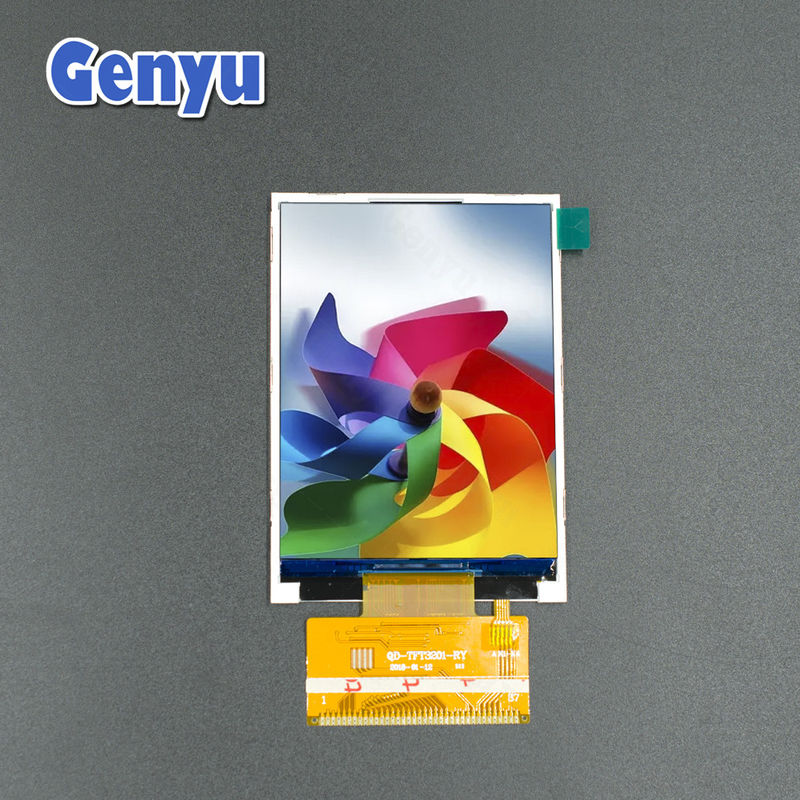

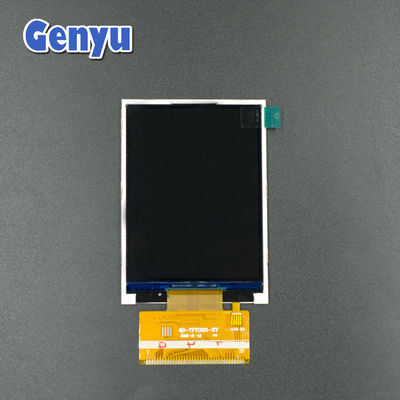

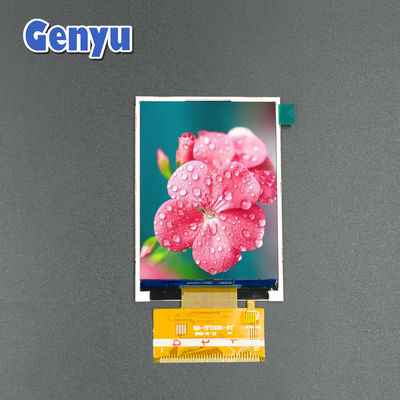

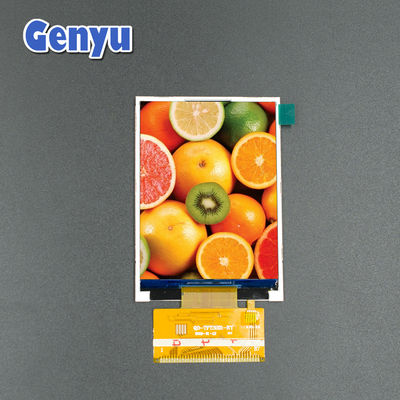

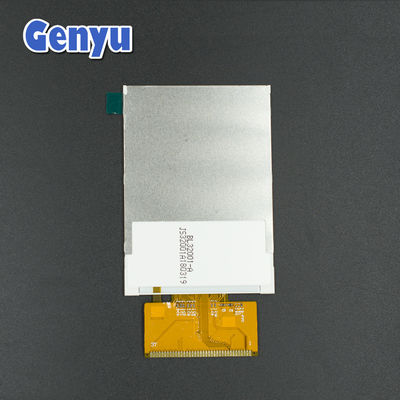

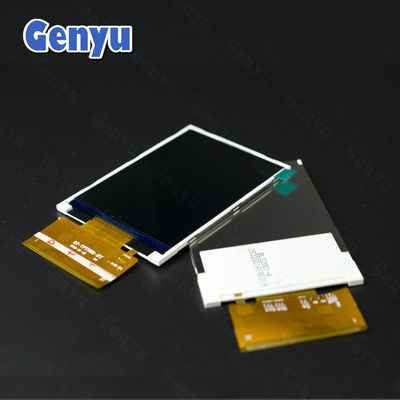

MCU Interface 3.2 Inch TFT LCD Screen 240x320 Pixels ILI9341 37pin FPC

MCU Interface 3.2 Inch TFT LCD Screen 240x320 Pixels ILI9341 37pin FPC

Nama merek:	Genyu
Nomor Model:	GY32001A0-00
MOQ:	1000 buah
harga:	Bisa dinegosiasikan
Ketentuan Pembayaran:	T/T, Paypal, Western Union, MoneyGram, Kartu Kredit
Kemampuan Penyediaan:	300K pcs/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

RoHS, ISO9001: 2015

Ukuran Panel:

3,2 inci (diagonal)

resolusi LCD:

240x320 titik

Sudut pandang:

jam 12

IC pengemudi:

ST7789V3

antarmuka:

MCU 8/16 bit

FPC:

37 PIN

Kemasan rincian:

Tray anti plastik dan Kotak Karton

Menyediakan kemampuan:

300K pcs/bulan

Menyoroti:

3.2 inci TFT LCD Screen

Layar LCD TFT 37 pin

ILI9341 3

Deskripsi Produk

3.2 inci TFT LCD Screen 240x320 Pixels ILI9341 37pin FPC dengan MCU Interface

Menghubungkan dan Menggunakan LCD TFT 3,2 inci:

Langkah 1: Sambungkan layar ke mikrokontroler Anda sesuai dengan pinout.
Langkah 2: Menginstal perpustakaan yang diperlukan (misalnya, Adafruit_GFX dan Adafruit_ILI9341 untuk Arduino).
Langkah 3: Tulis kode untuk menginisialisasi tampilan dan mulai menggambar grafis atau menampilkan teks.
Langkah 4: Jika layar memiliki kemampuan sentuh, Anda juga dapat menginisialisasi fungsi sentuh dan memproses input pengguna.

Contoh Proyek:

Stasiun Cuaca Arduino: Tampilkan data cuaca real-time (suhu, kelembaban, dll.) di layar.
Jam Digital: Sebuah jam kecil berbasis Arduino yang menunjukkan waktu dan dapat mencakup fitur lain seperti alarm atau tampilan suhu.
Antarmuka Kontrol untuk Robot: Tampilkan data langsung dan antarmuka kontrol untuk sistem robot.
Pemutar Media Mini: Proyek kecil yang menampilkan foto, informasi musik, atau bahkan video jika Anda termasuk dukungan pemutaran media.
Game Console: Sistem game genggam sederhana, seperti emulator game retro, dapat menggunakan layar ini untuk grafis.

Parameter dasar:

Tidak, tidak.	PEMBANGUNAN	Spesifikasi
1	Nama produk	3.2 inci TFT LCD
2	Jenis LCD	TN Transmissive
3	Sudut pandang	Jam 12
4	Resolusi	240x320 titik
5	Suhu operasi	-10 ~ +60°C
6	Suhu penyimpanan	-20 ~ +70°C
7	Konektor FPC	37PIN, jenis pengelasan
8	Pengemudi IC ((COG)	ILI9341V
9	Antarmuka	8/16-bit Parallel/ MCU
10	Jenis lampu latar	6-LED, Putih
11	Dimensi garis besar	55.04 ((H) * 77.7 ((V) * 2.4 ((D) mm
12	Daerah Aktif	48.6(H)* 64.8 ((V) mm

MCU Interface 3.2 Inch TFT LCD Screen 240x320 Pixels ILI9341 37pin FPC 0

Layar TFT (0,42 inci ~ 10,11 inci ):

Kami terutama mengembangkan layar TFT LCD ukuran kecil-pertengahan, ukuran seperti di bawah ini.

-- Tipe vertikal:0.85", 1.5", 1.69", 1.77", 1.83", 2.0", 2.2", 2.36", 2.4", 2.8", 2.95", 3.2", 3.5", 3.97", 4.3", 4.45", 4.3", 5.5", 7", 8".

--- Tipe horizontal:0.42", 2.31", 3.5", 4.3", 5.0", 7.0", 10.1".

--- Tipe batang:0.96", 1.05", 1.06", 1.08", 1.12", 1.14", 1.42", 1.45", 1.47", 1.65", 1.99", 2.25", 2.79", 3.13", 10.11".

--- Tipe persegi:1.3", 1.44", 1.54", 3.95".

---Bentuk bulat:0.71", 0.9", 0.99", 1.28", 1.32", 1.45", 1.46", 1.6", 2.1", 2.76", 3.54".

--- RTP

--- CTP

--- Lampu latar belakang

Beberapa bagian dapat disesuaikan berdasarkan permintaan Anda,

termasuk FPC, Interface, Touch Panel, Cover Glass, dan Backlight.

MCU Interface 3.2 Inch TFT LCD Screen 240x320 Pixels ILI9341 37pin FPC 1

Spesifikasi teknis:

1.Teknologi TFT (Thin-Film Transistor)

TFT LCD: Teknologi transistor film tipis adalah jenis LCD matriks aktif di mana setiap piksel dikendalikan oleh transistor.Hal ini menghasilkan kualitas gambar yang lebih baik dengan warna yang lebih tajam dan tingkat penyegaran yang lebih cepat daripada LCD matriks pasif yang lebih tua.
Lampu latar belakang: Layar menggunakan lampu latar LED yang membantu menerangi layar, membuatnya terlihat dalam berbagai kondisi pencahayaan.
Sudut pandang: Layar TFT memiliki sudut pandang yang layak, tetapi mungkin tidak sebesar teknologi layar yang lebih maju seperti IPS (In-Plane Switching).

2.Opsi antarmuka

SPI (Serial Peripheral Interface): Antarmuka yang paling umum untuk layar ini, terutama dalam sistem tertanam.Arduino,ESP32,STM32, dll.).
Sejalan: Beberapa 3,2 inci TFT LCD menggunakan paralell komunikasi, yang membutuhkan lebih banyak pin tetapi memberikan transfer data yang lebih cepat.
