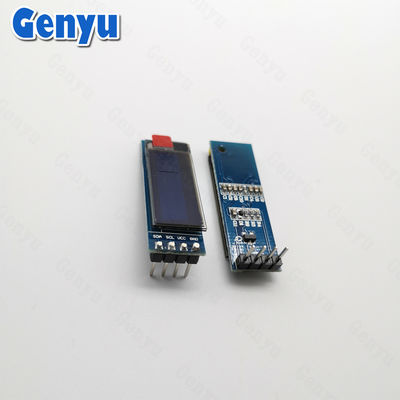

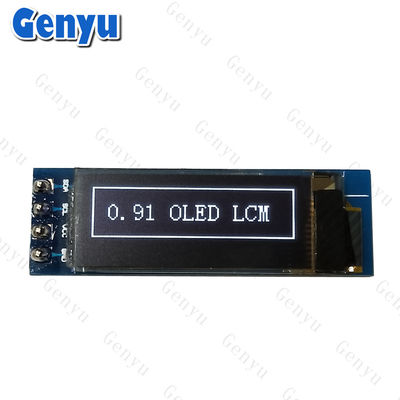

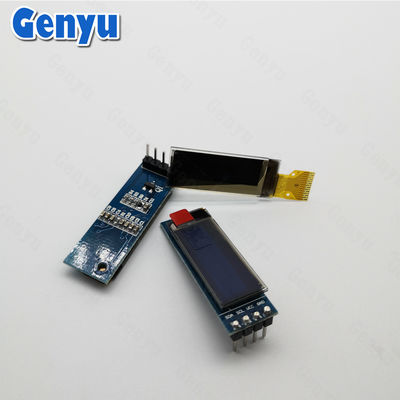

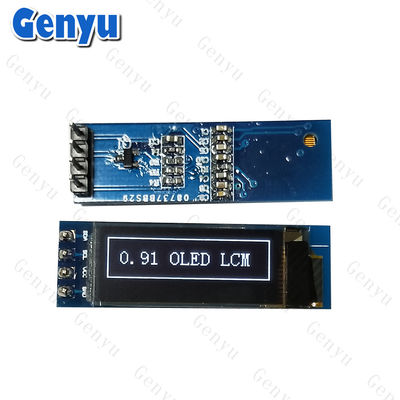

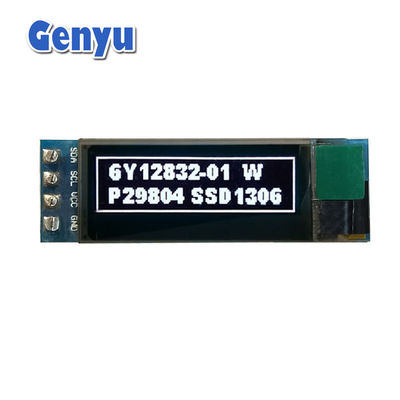

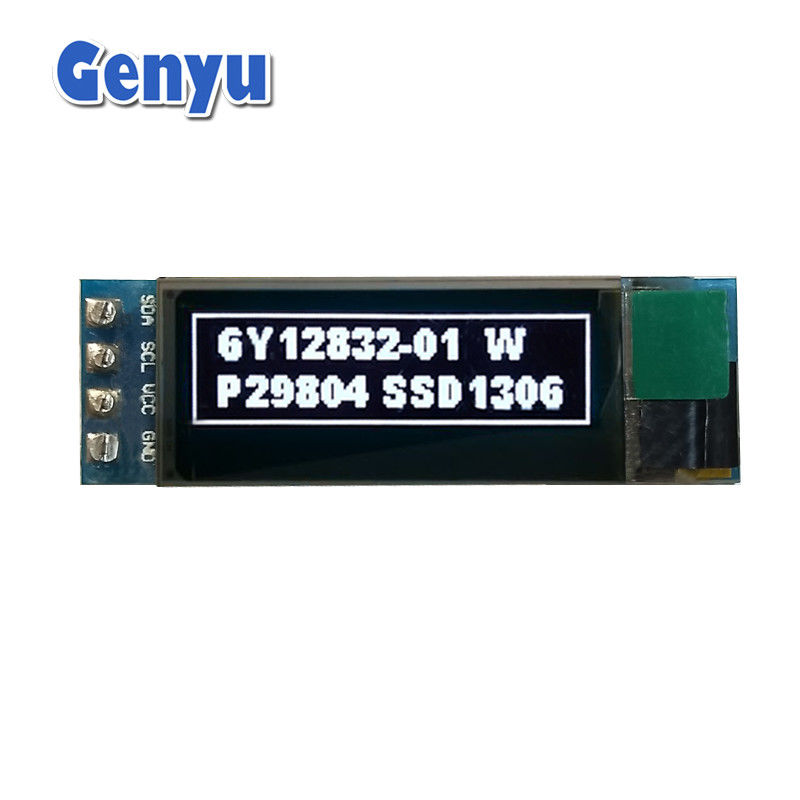

Modul tampilan OLED putih 0,91 inci 128x32 Dot SSD1306 4PIN I2C Interface

0.91 inci OLED Display Module Putih 128x32 Titik SSD1306 4PIN I2C Interface

Fitur Umum:

1. Ukuran Tampilan:

   • Ukuran Diagonal0.91 inci.

   • Resolusi:128x32piksel, paling umum untuk layar yang lebih kecil.

2. Tipe OLED:Monochrome: Sebagian besar layar OLED 0,91 inciberwarna tunggal(biasanya putih, biru, atau kuning), yang berarti mereka menampilkan satu warna terhadap latar belakang hitam

3. Antarmuka:

   • I2C: Sebagian besar modul OLED 0,91 inci menggunakanI2Cantarmuka untuk komunikasi, yang hanya membutuhkan dua baris data (SDAuntuk data danSCLI2C nyaman untuk kabel yang lebih sederhana dan kecepatan komunikasi yang lebih lambat.

   • SPI: Beberapa modul OLED 0,91 inci juga dapat mendukungSPI(Serial Peripheral Interface), yang memungkinkan transfer data yang lebih cepat tetapi membutuhkan kabel tambahan.

4. Driver IC:SSD1306: Ini adalah salah satu pengontrol OLED yang paling populer, banyak digunakan dalam modul 0,91 inci

5. Sumber Daya:Tampilan OLED relatifdaya rendahdibandingkan dengan LCD tradisional karena mereka tidak memerlukan lampu latar setiap piksel memancarkan cahaya.3.3Vatau5V(tergantung pada model) untuk beroperasi.

6. Pemasangan PCB:PCB kaku: Yang lain datang dengan PCB kaku, yang lebih umum ditertanamatautidak bergerakaplikasi seperti perangkat genggam, sensor, dan gadget.

Spesifikasi rinci:

Layar OLED (0,42 inci ~ 3,12 inci ):

Kami terutama mengembangkan layar OLED ukuran kecil dan menengah, termasuk 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7", dan 3,12", dll.

Cara Menggunakan PCB OLED 0,91 inci dengan Arduino:

Untuk menghubungkan dan menggunakan layar OLED 0,91 inci denganArduino(atau mikrokontroler lainnya), ikuti langkah-langkah dasar ini:

1.Mengikat Layar:

• Antarmuka I2C (Paling umum):

  • VCCke pin 3.3V atau 5V pada Arduino (tergantung pada spesifikasi tampilan).

  • GNDke tanah (GND) pin pada Arduino.

  • SCLke pin SCL pada Arduino.

  • SDAke pin SDA pada Arduino.

• Antarmuka SPI(jika berlaku):

  • VCCke pin 3.3V atau 5V di Arduino.

  • GNDke pin GND.

  • SCK(Serial Clock) ke SCK pin pada Arduino.

  • MOSI(Master Out Slave In) ke MOSI pin pada Arduino.

  • CS(Chip Select) ke setiap pin digital pada Arduino (misalnya, pin 10).
