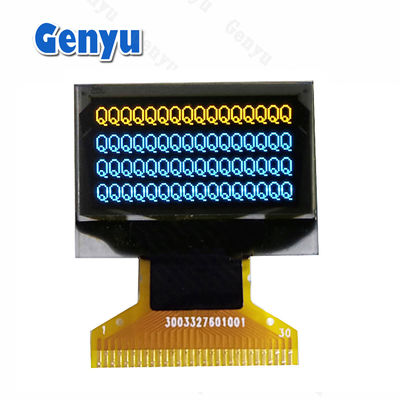

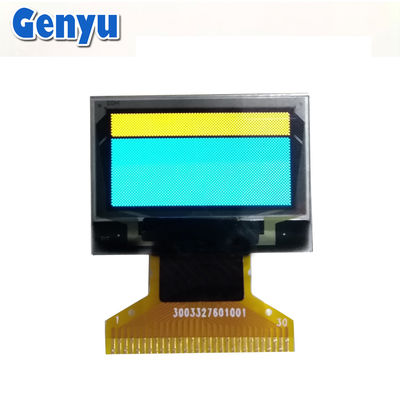

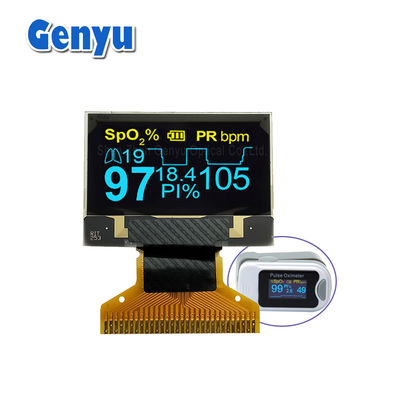

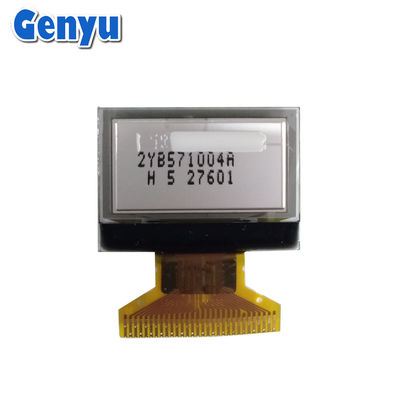

128x64 0,96 Inch OLED Display Bicolor SSD1306 30PIN Serial Interface

0.96 Inch OLED Display Bicolor 128x64 Resolusi SSD1306 30PIN Serial Interface

Spesifikasi listrik:

• Antarmuka:

  • I2C (2-kabel) atau SPI (4-kabel) tergantung pada modul (periksa sebelum pembelian).

  • Antarmuka I2C menggunakan dua pin (SCL dan SDA) untuk komunikasi, sedangkan SPI menggunakan lebih banyak (MOSI, MISO, SCK, dan CS).

• Sumber Daya: 3,3V sampai 5V.

• Konsumsi Saat Ini:

  • Biasanya, 20-30mA pada kecerahan penuh.

  • Konsumsi daya berkurang secara signifikan dengan kecerahan yang lebih rendah atau layar hitam (karena OLED adalah self-emitting).

Fitur Tampilan:

• Rasio Kontras: Sangat bagus, dengan warna hitam sejati karena piksel OLED bisa dimatikan sepenuhnya.

• Tingkat Refresh: Cukup cepat untuk teks halus dan grafis sederhana (tingkat refresh ~ 60Hz atau lebih tinggi adalah tipikal).

• Pembuatan Font: Sangat bagus untuk menampilkan teks dalam ukuran kecil, dan dapat mendukung grafis piksel dasar.

• Waktu Tanggapan: Waktu respons cepat tanpa motion blur.

Parameter rinci:

Layar OLED (0,42 inci ~ 3,12 inci ):

Kami terutama mengembangkan layar OLED ukuran kecil dan menengah, termasuk 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7", dan 3,12", dll.

Pinout (untuk I2C):

Pinout umum untuk0.96 inci SSD1306 OLED (I2C)tampilan adalah:

1. VCC: Sumber daya (3.3V atau 5V tergantung pada sistem Anda).

2. GNDTanah.

3. SCL: Serial Clock Line (untuk komunikasi I2C).

4. SDA: Serial Data Line (untuk komunikasi I2C).

5. RES: Reset (opsional tergantung pada modul).

6. DC: Data/Command (digunakan untuk menunjukkan apakah data yang dikirim adalah data perintah atau tampilan).

7. CS: Chip Select (digunakan untuk antarmuka SPI, tidak diperlukan untuk I2C).

Untuk SPI, Anda juga perluMOSI,SCK, danCS.
