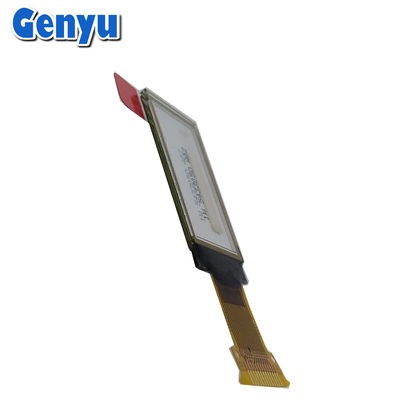

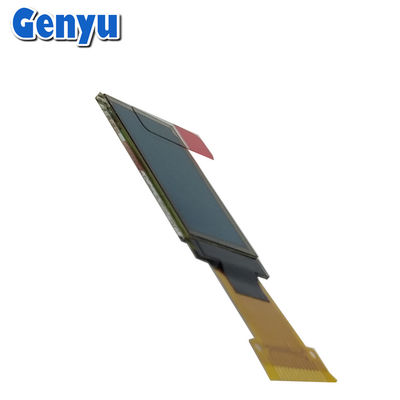

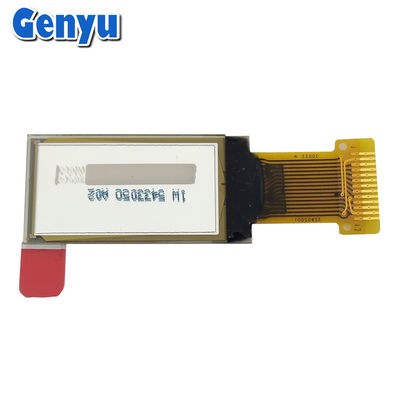

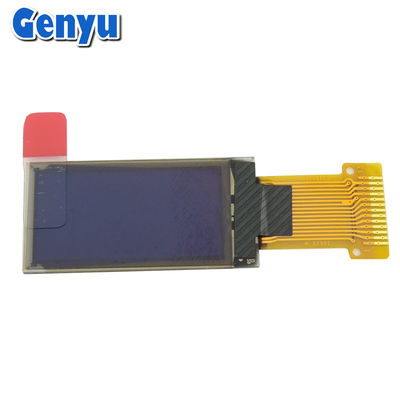

Vertikal Tipe 0,96 Inch OLED Screen 128x64 Titik SH1107 13PIN Soldering FPC

Vertikal Tipe 0,96 Inch OLED Screen 128x64 Titik SH1107 13PIN Soldering FPC

Nama merek:	Genyu
Nomor Model:	GY64128-01
MOQ:	100 buah
harga:	Bisa dinegosiasikan
Ketentuan Pembayaran:	T/T, Paypal, Western Union, MoneyGram, Kartu Kredit
Kemampuan Penyediaan:	150K pcs/ Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

RoHS, ISO9001: 2015

Ukuran Panel:

0,96 inci (diagonal)

Resolusi:

128*64 titik

Tampilkan Warna:

putih

IC pengemudi:

SH1107

FPC:

13pin, solder

Kemasan rincian:

Tray anti plastik dan Kotak Karton

Menyediakan kemampuan:

150K pcs/ Bulan

Menyoroti:

Layar OLED vertikal 0

96 inci

Modul tampilan vertikal 0

Deskripsi Produk

0.96 Inch OLED Display Vertikal Tipe Putih 128x64 Titik SH1107 13PIN Soldering FPC

A0.96 inci OLEDmenampilkan denganSH1107driver adalah layar OLED kecil populer lainnya, sering digunakan dalam proyek mikrokontroler.SSD1306, tetapi memiliki beberapa perbedaan dalam hal komunikasi dan penanganan tampilan.

Fitur utama dari OLED 0,96 inci (SH1107):

Driver IC:SH1107adalah pengontrol yang menggerakkan tampilan.
Resolusi: Biasanya128x64 piksel.
Jenis Tampilan: Monochrome (hitam dan putih) OLED.
Ukuran: 0,96 inci secara diagonal.
Protokol Komunikasi: Biasanya digunakanI2CatauSPIuntuk komunikasi, meskipun I2C lebih umum.
Antarmuka: SH1107 kompatibel dengan keduaI2CdanSPIantarmuka, tetapiI2Cantarmuka yang lebih banyak digunakan dalam proyek yang lebih kecil.

Vertikal Tipe 0,96 Inch OLED Screen 128x64 Titik SH1107 13PIN Soldering FPC 0

Parameter rinci:

1	Nama merek	Genyu
2	Nomor Model	GY64128-01
3	Mode Tampilan	OLED ((Organic Light Emitting Diode)
4	Warna	Putih
5	Ukuran	0.96 inci
6	Matriks Titik	64*128 piksel
7	Ukuran Modul	14.0(W) x28.0 ((H) x1.227 ((D) mm
8	Area Tampilan	11.86 (W) x 22.74 ((H) mm
9	Daerah Aktif	10.86 (W) x 21.74 ((H)mm
10	Ukuran Titik	0.15 ((W) * 0.15 ((H) mm
11	Titik Pitch	0.17 ((W) * 0.17 ((H) mm
12	Drive IC	SH1107
13	Antarmuka	4-kabel serial, I2C
14	Konektor FPC	13PIN, pengelasan
15	Tegangan	VDD = 1,65 ~ 3,3V, Vin = 8,5 ~ 9,5V
16	Sudut pandang	160°

Vertikal Tipe 0,96 Inch OLED Screen 128x64 Titik SH1107 13PIN Soldering FPC 1

Vertikal Tipe 0,96 Inch OLED Screen 128x64 Titik SH1107 13PIN Soldering FPC 2

Vertikal Tipe 0,96 Inch OLED Screen 128x64 Titik SH1107 13PIN Soldering FPC 3

Layar OLED (0,42 inci ~ 3,12 inci ):

Kami terutama mengembangkan layar OLED ukuran kecil dan menengah, termasuk 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7", dan 3,12", dll.

Kami dapat menyesuaikan FPC, Interface, Panel Sentuh, dan papan PCB berdasarkan permintaan Anda.

Keuntungan SH1107 dibandingkan pengontrol lainnya:

Kompatibilitas yang Lebih Tinggi: Sementara SSD1306 lebih umum, SH1107 juga didukung dengan baik dan bekerja dengan baik di perangkat kecil di mana alamat memori atau fungsi tampilan tertentu diperlukan.
Fitur Lebih Lanjut: SH1107 dapat menawarkan kemampuan grafis yang lebih baik dan penanganan layar yang lebih efisien karena penanganan memori dan kemampuan driver.

Perbedaan Antara SH1107 dan SSD1306:

Menghadapi: SH1107 memilikiMemori yang berbedaPerangkat ini memiliki sistem yang lebih baik dibandingkan dengan SSD1306, yang berarti mungkin tidak secara langsung kompatibel dengan perpustakaan yang dimaksudkan untuk SSD1306 (meskipun banyak perpustakaan akan bekerja dengan keduanya).
Kontrol antarmuka: SH1107 memilikisedikit berbeda urutan inisialisasidan perintah kontrol daripada SSD1306, sehingga perpustakaan atau konfigurasi khusus diperlukan.

Pinut untuk SH1107 OLED (versi I2C):

Jika Anda menggunakan0.96 inci SH1107 OLEDtampilan dengan komunikasi I2C, pin umum adalah:

VCC: Sumber daya (biasanya 3,3V atau 5V).
GNDTanah.
SCL: Serial Clock Line (I2C).
SDA: Serial Data Line (I2C).
RES (Memulai Kembali): Reset pin (opsional untuk I2C, biasanya terikat rendah untuk I2C).
DC (Data/Komando): Data/Command pin (digunakan untuk SPI, biasanya terikat rendah untuk I2C).

Vertikal Tipe 0,96 Inch OLED Screen 128x64 Titik SH1107 13PIN Soldering FPC 5

FAQ

1T: Apa produk yang dapat Anda sediakan?

A. 1) Tampilan LCD Segmen Khusus;

2) Monokrom Graphic/Dot Matrix LCD Display Module;

3)Micro OLED Display Module;

4) Panel tampilan TFT LCD berwarna;

5) Lampu LED.

2T: Di mana pabrik Anda?

A.Kantor kami berada di Shenzhen, Guangdong dan pabrik kami berada di Provinsi Jiangxi.

3T: Apakah Anda menawarkan sampel gratis?

A: Untuk kerjasama pertama, sampel akan dikenakan biaya, dan jumlahnya akan dikembalikan pada tahap pesanan massal.

4T: Berapa waktu pengiriman?

A: Untuk pesanan kecil: 7-15 hari. Untuk produksi massal: 25-30 hari.

5T: Dapatkah saya mendapatkan harga yang lebih rendah untuk layar OLED?

A: Ya, harga lebih murah dengan pesanan yang lebih besar / kuantitas yang lebih besar.

6T: Bagaimana Anda mengontrol kualitas produk?

A: Semua produk 100% diperiksa sebelum pengiriman.
