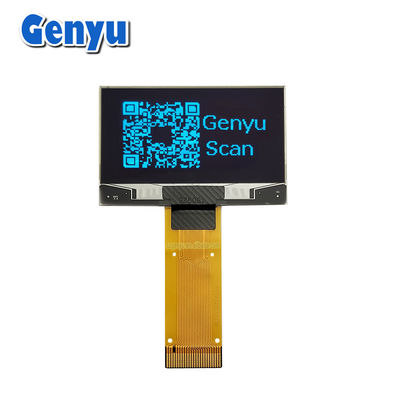

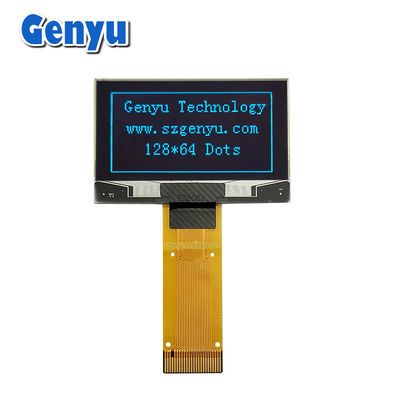

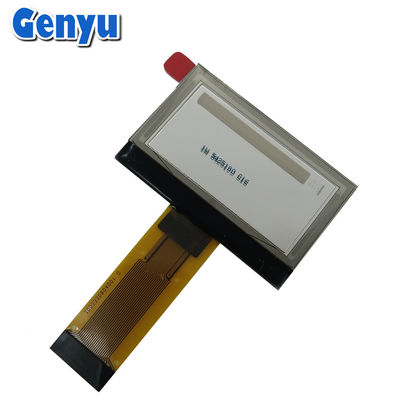

Serial Interface 1,54 Inch OLED Display Panel Biru Warna 128x64 Titik 24PIN

Serial Interface 1,54 Inch OLED Display Panel Biru Warna 128x64 Titik 24PIN

Nama merek:	Genyu
Nomor Model:	GY12864-48
MOQ:	100 buah
harga:	Bisa dinegosiasikan
Ketentuan Pembayaran:	T/T, Paypal, Western Union, MoneyGram, Kartu Kredit
Kemampuan Penyediaan:	150K pcs/ Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

RoHS, ISO9001: 2015

Ukuran Panel:

1,54 inci (diagonal)

Resolusi:

128*64 titik

Tampilkan Warna:

biru

IC pengemudi:

SPD0301ZD

FPC:

24pin

Kemasan rincian:

Tray anti plastik dan Kotak Karton

Menyediakan kemampuan:

150K pcs/ Bulan

Menyoroti:

1.54 inci OLED Panel Tampilan

Serial Interface 1

54 Inch OLED Display

Deskripsi Produk

1.54 inci OLED Panel Tampilan Biru Warna 128x64 Titik 24PIN dengan Serial Interface

Peraturan1.54 inci OLED SPD0301display adalah tampilan OLED kecil, monokrom atau berwarna yang menggunakanSPD0301Hal ini umum digunakan dalam sistem tertanam, jam tangan pintar, pelacak kebugaran, dan perangkat portabel lainnya yang membutuhkan kompak, layar daya rendah.

SPD0301 Gambaran Umum Pengontrol:

PeraturanSPD0301adalah driver/controller OLED yang mendukung keduaberwarna tunggaldanwarna OLEDIni biasanya digunakan dalam aplikasi kecil, daya rendah.SPI(dan berpotensi I2C) antarmuka untuk komunikasi dengan mikrokontroler.

SementaraSPD0301pengontrol tidak umum seperti pengontrol OLED lainnya sepertiSSD1306, masih didukung secara luas di beberapa perpustakaan untuk digunakan dengan Arduino dan mikrokontroler lainnya.

Parameter rinci:

1	Nama merek	Genyu
2	Nomor Model	GY12864-48
3	Mode Tampilan	OLED ((Organic Light Emitting Diode)
4	Warna	Biru
5	Ukuran	1.54 inci
6	Matriks Titik	128 x 64 piksel
7	Ukuran Modul	42.04 ((W) x27.22 ((H) x1.41 ((D) mm
8	Area Tampilan	37.052 (W) x 19.516 ((H)mm
9	Daerah Aktif	35.052 ((W) x17.516 ((H)mm
10	Ukuran Titik	0.254 ((W) * 0.254 ((H) mm
11	Titik Pitch	0.274 ((W) * 0.274 ((H) mm
12	Drive IC	SPD0301ZD
13	Antarmuka	6800/8080 antarmuka, 4 kabel antarmuka serial, I2C
14	Konektor FPC	24PIN, jenis soket
15	FPC Pitch	0.5 mm
16	Metode Drive	VDD = 1,65V ~ 3,3V, Vin = 11,5 ~ 12,5V
17	Sudut pandang	160°

Serial Interface 1,54 Inch OLED Display Panel Biru Warna 128x64 Titik 24PIN 0

Layar OLED (0,42 inci ~ 3,12 inci ):

Kami terutama mengembangkan layar OLED ukuran kecil dan menengah, termasuk 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7", dan 3,12", dll.

Kami dapat menyesuaikan FPC, Interface, Panel Sentuh, dan papan PCB berdasarkan permintaan Anda.

Serial Interface 1,54 Inch OLED Display Panel Biru Warna 128x64 Titik 24PIN 1

Pinout untuk 1,54 inci OLED SPD0301 (SPI Interface):

Pinout khas untuk1.54 inci SPD0301 layar OLEDmenggunakanSPIantarmuka mungkin terlihat seperti berikut:

VCC: Sumber daya listrik (biasanya3.3Vatau5V)).
GNDTanah.
CS (Chip Select): SPI chip pilih pin.
SCK (Serial Clock): SPI jam pin.
SDI (MOSI): Master Out Slave In (pin input data SPI).
DC (Data/Komando): Data/Command pin, digunakan untuk membedakan antara data dan perintah.
RES (Memulai Kembali): Setel ulang pin untuk tampilan.
VCCPin catu daya.
GNDPin tanah.

FAQ

1T: Apa produk yang dapat Anda sediakan?

A. 1) Tampilan LCD Segmen Khusus;

2) Monokrom Graphic/Dot Matrix LCD Display Module;

3)Micro OLED Display Module;

4) Panel tampilan TFT LCD berwarna;

5) Lampu LED.

2T: Di mana pabrik Anda?

A.Kantor kami berada di Shenzhen, Guangdong dan pabrik kami berada di Provinsi Jiangxi.

3T: Apakah Anda menawarkan sampel gratis?

A: Untuk kerjasama pertama, sampel akan dikenakan biaya, dan jumlahnya akan dikembalikan pada tahap pesanan massal.

4T: Berapa waktu pengiriman?

A: Untuk pesanan kecil: 7-15 hari. Untuk produksi massal: 25-30 hari.

5T: Dapatkah saya mendapatkan harga yang lebih rendah untuk layar OLED?

A: Ya, harga lebih murah dengan pesanan yang lebih besar / kuantitas yang lebih besar.

6T: Bagaimana Anda mengontrol kualitas produk?

A: Semua produk 100% diperiksa sebelum pengiriman.
